Reservdelar - Heiniger Xplorer

Klicka på "Läs mer" för att se sprängskiss och reservdelslista.

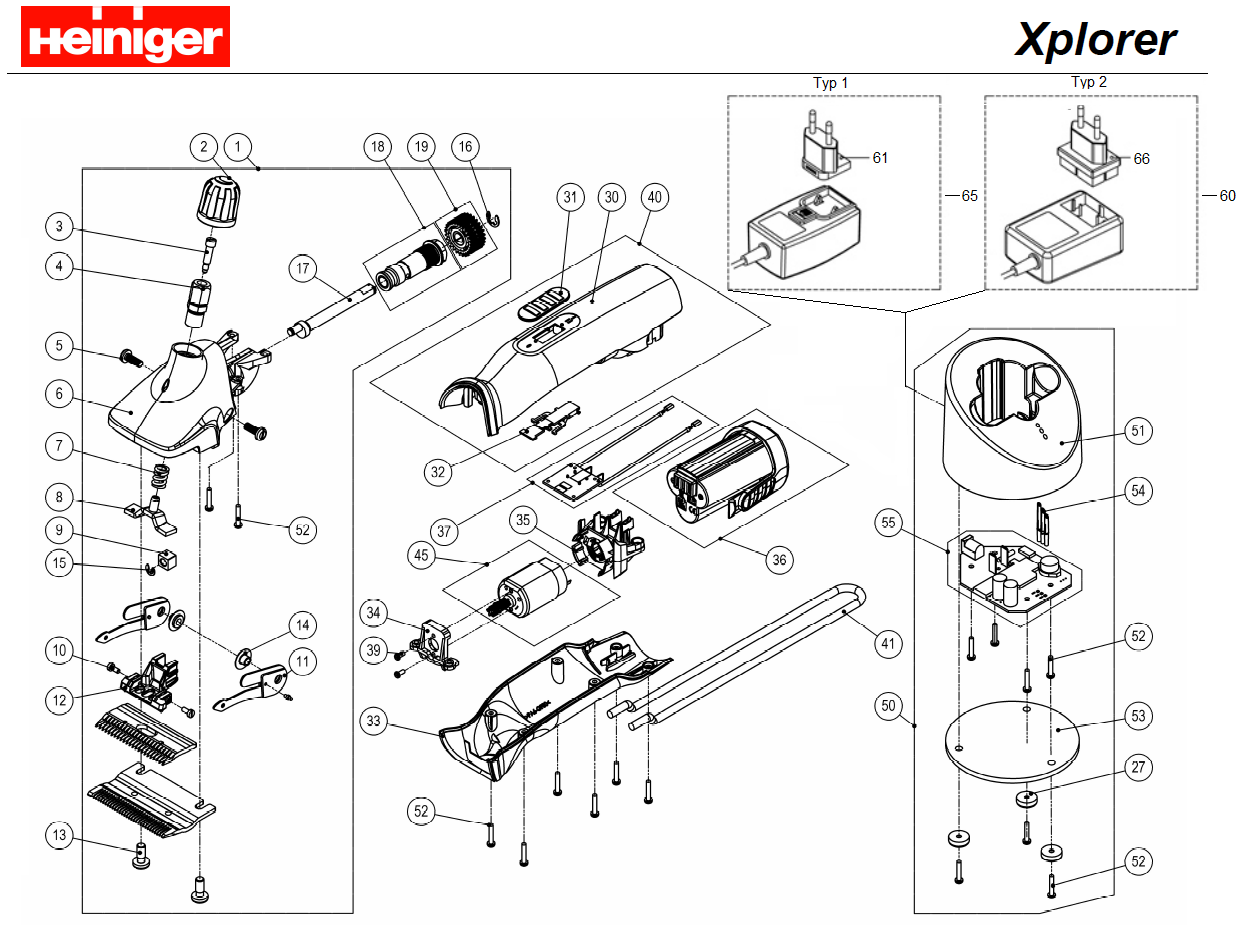

Sprangskiss_Heiniger_Xplorer

Nedan finner du reservdelarna. Du kan även trycka på artikelnummer för att komma vidare till reservdelen
Reservdelsblad med sprängskiss som PDF fil.

Position Artnr Tillv. Artnr Benämning
2 HE-650 708-160 Plasthatt Till Justermutter Xperience,Xplorer
3 HE-424 706-510 Distansskruv
4 HE-518 707-091 Justermutter X-Series,Progress,Delta
5 HE-429 706-520 Skruv Till Vibratorfjäder Bakre M5x16
6 HE-651 708-141 Tomhus Nöt X-Series
7 HE-427 706-517 Justerfjäder
8 HE-425 706-511 Ok
9 HE-657 708-507 Fyrkantslager Fiber Heiniger
10 HE-432 706-525 Skruv Till Vibratorfjäder Främre M3x6
11 HE-428-2 706-518 Vibratorfjäder Par
12 HE-652 708-150 Skärhållare X-Series
13 HE-430 706-521 Skärskruv Nöt/Häst M6x14
14 HE-653 708-146 Bussning Med Fjäderbricka Till Vibratorfjäder
15 HE-515 707-088 Låsclips Exentertapp X-Series,Progress
16 HE-418 706-524 Låsclips Ø6 Till Kugghjul
17 HE-654 708-145 Excenteraxel Xperience, Xplorer
18 HE-655 708-142 Glidlager hylsa Xperience, Xplorer
19 HE-770 708-543 Kugghjul Xplorer
27 Ej Beställningsbar 707-882 Gummifötter Till Laddare
30 HE-771 708-430 Motorkåpa Övre Xplorer
31 HE-607 708-061 Strömbrytare Knapp X-Series
32 HE-786 708-461 Läges Fjäder Till Brytarknapp Med Kontaktblek
33 HE-773 708-450 Motorkåpa Undre Xplorer
34 HE-774 708-510 Främre Motorfäste Xplorer
35 HE-775 708-511 Bakre Motorfäste Xplorer
36 10-039 708-520 Batteri Till Heiniger Xplorer
37 HE-776 708-480 Kretskort Xplorer
39 HE-759 701-711 Skruv Till Elmotor
40 HE-778 708-440 Motorkåpa Övre Komplett Xplorer
41 HE-508 707-555 Handledsnöre Progress,Xplorer
45 HE-779 708-500 Elmotor Xplorer
50 HE-780 708-550 Laddstation Xplorer
51 Ej Beställningsbar 708-570 Hölje Till Laddstation Xplorer
52 HE-509
 707-557 Höljeskruv X-Series,Progress,Saphir KA30 x 16
53 Ej Beställningsbar 708-563 Bottenplatta Till Laddstation Xplorer
54 Ej Beställningsbar 708-564 Ljusledare Till Laddstation Xplorer
55 Ej Beställningsbar 708-560 Kretskort Till Laddstation Xplorer
60 HE-785 708-590.EU Nätadaptern Typ 2 Till Laddstation Xplorer
61 HE-724 707-895 Euro Plugg Typ 1 till Nätadaptern
65 Utgått   Nätadaptern Typ 1 Till Laddare Xplorer
66 HE-732 707-740 Euro Plugg Typ 2 till Nätadaptern

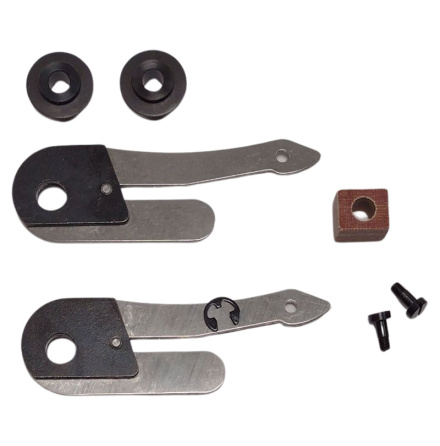

  HE-567 708-170 Reservdelskitt Huvud Lilla 708-170 X-Series
50 & 60 HE-787 708-550,708-490 Komplett Laddare Kitt Heiniger Xplorer
