Reservdelar - Aesculap NOVA CL GT684

Klicka på "Läs mer" för att se sprängskiss och reservdelslista.




Klippmaskin Aesculap NOVA GT684. Fårsax huvud GT669.

Sprangskiss_Econom_GT369_Farhuvud

Nedan finner du reservdelarna. Du kan även trycka på artikelnummer för att komma vidare till reservdelen.
Reservdelsblad med sprängskiss som PDF fil hittar du här!

Position Artnr. Tillv. Artnr Benämning
3 E-455 GT669206 Klo Par Till Huvud GT669
4 E-108 GT630204 Bladfjäder
5 E-455 GT669207 Klo Par Till Huvud GT669

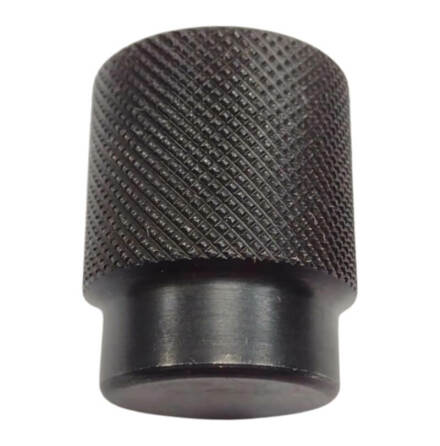

8 E-101 GT620208 Justermutter
9 E-114 GT630015 Skärskruv Fårhuvud
10 E-404 GT369312 Enkeldrev med drivaxel
11 E-405 TA007573 Underdelsskruv
15 E-111 GT620203 Styrtapp
16 Ej Lagerförd GT669801 Huvud underdel GT669
18 E-407 GT369214 Glidlager Hylsa till drivaxel
19 E-120 TA004029 O-Ring
20 E-409 TA008542 Filtpackning
21 E-116 TA003816 Låsskruv till excenterhylsa
22 E-117 TA003817 Kontramutter till Låsskruv
23 E-410 GT369213 Excenter
24 E-123 GT620306 Excenterlager
25 E-102 GT586139 Tryckkolv
26 E-103 GT586239 Bromsfjäder
27 Ej Lagerförd GT669100 Huvud överdel GT669
28 E-414 GT369209 Tryckstång
29 E-415 GT369208 Tryckstångsfjäder
30 98-928 TA003834 M3 Skruv 8 mm med Bricka och Mutter
31 E-416 GT369205 Pendel
32 98-928 TA008588 M3 Skruv 8 mm med Bricka och Mutter
33 E-112 GT620023 Låsbricka Tandad till Styrtapp
34 E-113 GT620021 Mutter M4 till Styrtapp
10,18,19,20,23 E-408 GT369814 Kitt Axel + Hylsa + Excenter + Packningar

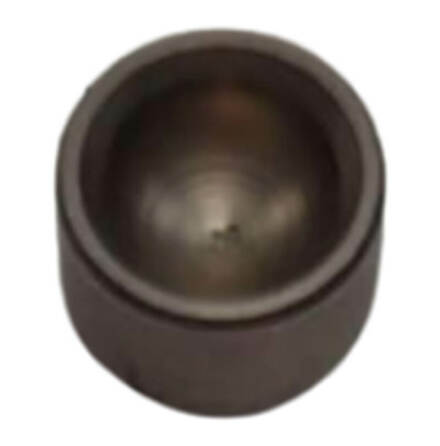

  E-124 GT620206 Kulskål På Underdel Huvud Till Styrtapp
  K-FC399 FC399 Plast Guide Till Underskär
  11-053 GT669 Fårsaxhuvud Nova GT669 Komplett




Motor Aesculap Econom GT684.

 Sprangskiss_Econom_CL_GT824-

Nedan finner du reservdelarna. Du kan även trycka på artikelnummer för att komma vidare till reservdelen.
Reservdelsblad med sprängskiss som PDF fil hittar du här!

Position Artnr. Tillv. Artnr Benämning
1 Ej Beställningsbar GT820801 Undre Motorhölje Blått
2 Ej Beställningsbar GT800802 Övre Motorhölje Blått
3 E-759 GT800804 Luftfilter Blått
4 11-016 GT821 Batteri till Aesculap CL
5 E-755 GT800222 Batteribygel Aesculap CL
7 E-769 GT820850 Kretskort
8 E-765 GT804249 Brytare & Flatkabel Till Aesculap CL
9 E-754 GT800895 Elmotor Komplett
11 E-751 GT800215 Motorhöljeskruv PT 3 x 12
  Ej Beställningsbar GT800240 O-ring till Elmotor Aesculap CL
  E-750 GT803 Laddare till Aesculap CL
  E-760 TA012170 Europlug Kabel Till Transformator

Läs mer
